本文聚焦底部填充膠在球柵陣列(BGA)封裝芯片中的關鍵應用,旨在解決高密度電子封裝的可靠性難題。隨著 BGA 封裝廣泛用于消費電子、汽車電子等領域,芯片與 PCB 基板的熱膨脹系數差異、極端環境沖擊(如高低溫循環、振動跌落)及微間隙裝配等問題,導致傳統無填充封裝的焊點失效占比超 60%,底部填充膠由此成為強化 BGA 可靠性的核心材料。
文章指出,底部填充膠需突破四大技術挑戰:微間隙(10-50μm)填充的流動性與防溢出平衡、-55℃至 150℃寬溫域的熱應力適配、與焊接工藝的兼容性及可返修性矛盾、自動化量產的精度與效率要求。針對這些挑戰,創新解決方案包括:低黏度毛細填充技術(填充率≥95%、空洞率<1%)、核 - 殼橡膠增韌與陶瓷微粉改性的熱匹配配方(熱應力降低 60%)、助焊劑兼容型與低熔點可返修設計、紫外線 - 熱雙重快固工藝(固化周期 3-5 分鐘)。
實際應用案例顯示,消費電子 BGA 芯片經底部填充后,1.5m 跌落測試功能完好率從 35% 升至 98%,-55℃至 125℃冷熱沖擊 300 次無焊點失效;汽車電子 MCU 在 150℃高溫運行 2000 小時后,粘接強度保持率達 92%,滿足 15 年 / 30 萬公里壽命要求。
行業層面,底部填充膠使 BGA 封裝平均無故障工作時間提升 3 倍,量產良率從 88% 升至 99%;未來需適配 Chiplet 封裝的 5μm 納米級填充需求,開發導熱系數>5W/(m?K) 的復合膠材及可降解品種,同時結合 AI 實現智能點膠工藝升級。

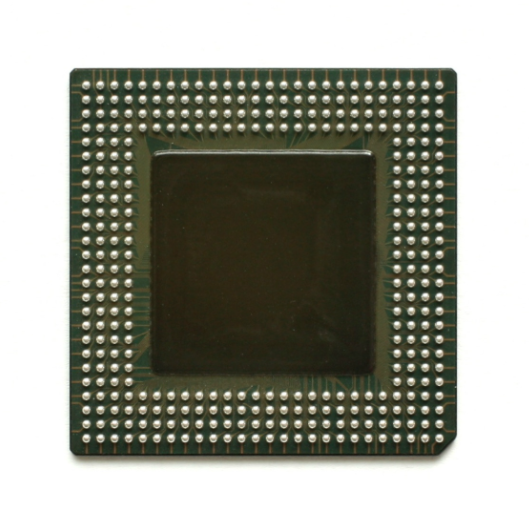

球柵陣列(BGA)封裝作為集成電路小型化、高密度集成的核心技術,廣泛應用于智能手機處理器、汽車電子控制單元、工業級 MCU 等關鍵器件中,其通過陣列式錫球?qū)崿F(xiàn)芯片與 PCB 基板的電氣連接與機械固定。隨著電子設備向高功率、小型化、寬環境適應性方向升級,BGA 封裝面臨愈發嚴峻的可靠性挑戰:芯片與基板的熱膨脹系數(CTE)差異顯著(硅芯片 CTE 約 2.5ppm/℃,F(xiàn)R-4 PCB 約 17ppm/℃),在 - 55℃至 125℃的高低溫循環中易產生巨大熱應力;消費電子的跌落沖擊、汽車電子的持續振動更會加劇焊點疲勞損傷。
傳統無填充封裝的 BGA 芯片,焊點斷裂失效占比高達 60% 以上。在此背景下,底部填充膠(Underfill)作為 "隱形防護層" 應運而生,其通過毛細作用填充芯片與基板間的微小間隙,將分散的錫球連接為整體受力結構,使 BGA 器件的抗跌落性能提升 5-10 倍,抗熱循環壽命延長 3 倍以上,成為高密度封裝不可或缺的關鍵材料。
先進 BGA 封裝的錫球間距已縮小至 0.4mm 以下,芯片與基板間隙僅 10-50μm,要求底部填充膠具備極低黏度(通常≤5000cPs)以實現充分滲透。但過度追求流動性易導致膠液溢出污染周邊焊盤,而黏度偏高則會出現填充不完整的 "空洞" 缺陷,嚴重時引發局部應力集中。某測試顯示,間隙填充率低于 80% 時,焊點失效風險將提升 400%。
芯片運行時溫度可達 125℃,而存儲環境可能低至 - 55℃,巨大溫差要求膠粘劑兼具高粘接強度與良好韌性。數據顯示,環氧樹脂類底部填充膠剪切強度需達到 20-30MPa 才能抵御熱應力,同時斷裂伸長率應不低于 15%,避免膠層脆裂引發二次損傷。在濕熱環境中,還需滿足 85℃/85% RH 條件下 1000 小時老化后,粘接強度保持率≥90%。
底部填充膠需與焊接工藝兼容,避免與助焊劑殘留物發生反應導致固化異常。某案例顯示,未清除的助焊劑可使固化時間延長 3 倍,甚至造成局部不固化缺陷。同時,電子制造的返修需求對膠粘劑提出矛盾要求:固化后需具備高強度以保障可靠性,返修時又需能在 200-300℃下軟化,且清除后無殘留污染焊盤。
自動化產線要求膠粘劑具備穩定的觸變性(黏度隨剪切速率變化),在點膠時黏度降低便于流動,靜置后黏度回升防止流掛。對于手機主板等量產產品,點膠精度需控制在 ±5% 以內,固化時間應縮短至 3-5 分鐘,才能滿足每分鐘 30 片以上的生產節拍要求。
采用低黏度改性環氧樹脂體系,通過分子設計將黏度降至 0.3-5Pa?s,配合觸變劑調控流動特性,實現 10μm 最小間隙的完全填充。創新引入 "反波紋流動" 控制技術,通過點膠位置優化使膠液從中心向四周均勻擴散,填充率可達 95% 以上。針對空洞問題,開發真空輔助填充工藝,在 - 95kPa 環境下排除間隙內空氣,使空洞率從傳統工藝的 15% 降至 1% 以下。
通過核 - 殼橡膠增韌改性,在環氧樹脂基體中引入彈性粒子,使膠層斷裂伸長率提升至 25%,同時保持 25MPa 的剪切強度。采用陶瓷微粉填充改性,將熱膨脹系數從 18ppm/℃降至 8ppm/℃,大幅縮小與芯片、基板的 CTE 差異,熱應力降低 60%。在汽車電子領域,專用配方可實現 - 55℃至 150℃的寬溫耐受,滿足 AEC-Q100 標準要求。
開發助焊劑兼容型配方,通過活性基團屏蔽設計避免與松香類助焊劑發生反應,經測試在殘留助焊劑含量≤5% 時仍可正常固化。針對返修難題,推出低熔點改性品種,在 260℃加熱條件下黏度可降至 1000cPs 以下,配合激光微研磨技術,能精準清除殘留膠層且焊盤損傷率<0.1%。固化前后顏色變化設計(如從透明變?yōu)槿榘咨﹦t便于視覺檢測填充效果。
采用雙重固化技術,結合紫外線預固化(3-5 秒表干)與熱固化(120℃/3 分鐘完全固化),大幅縮短生產周期。開發高精度噴射點膠系統,通過壓電閥控制膠滴體積偏差<2%,配合在線視覺檢測實現膠量實時調控。針對不同間隙尺寸,提供 2000-20000cps 的定制化黏度選擇,適配從手動點膠到高速噴射的多種工藝場景。
某旗艦手機處理器采用毛細填充型底部填充膠方案,核心數據如下:
膠液黏度 1.2Pa?s,在 0.4mm 錫球間距、25μm 間隙條件下,填充率達 98%,空洞率<0.5%;
經 - 55℃至 125℃冷熱沖擊 300 次后,焊點電阻變化量<0.01Ω,無斷裂失效;
1.5m 跌落測試(混凝土地面)50 次后,芯片功能完好率從無填充的 35% 提升至 98%;
返修時 280℃加熱 30 秒即可軟化,清除后焊盤殘留量<1μg/mm2,二次焊接合格率達 99%。
某車載 MCU 采用耐溫改性底部填充方案,測試結果顯示:
150℃高溫下持續運行 2000 小時,剪切強度保持率 92%(初始強度 28MPa);
85℃/85% RH 濕熱老化 1000 小時后,絕緣電阻仍保持 1012Ω 以上,無電化學腐蝕;
10-2000Hz 振動測試 1000 小時后,焊點位移量<0.1μm,滿足 ISO 16750 標準要求;
量產線點膠精度 ±3%,固化周期 5 分鐘,單日產能達 10 萬顆芯片。
